此外，化學鍍鎳用于涂鈦作為初始涂層。這些加工步驟有利于有效地實現與鈦的良好結合。諸如銅和金之類的金屬不用作在鈦上進行金屬化的第一層，但是在施加鎳之后的后續飾面可以涂覆在鎳上（例如鍍金或鍍銀）。在鈦上電鍍時，其結果提供了與鉑幾乎相同的耐腐蝕性能，并且可以限制鹽酸、氯氣和許多有機酸等物質的有害影響。

用于在鈦上電鍍

鈦在航空航天工業中經常使用，因為它的重量輕有助于滿足對提高速度的持續需求。在制造飛機、導彈和航天器時，鈦可以與鋁和其他金屬形成合金。典型的鈦應用包括生產起落架、液壓系統甚至飛機發動機等關鍵部件。

此外，鈦能夠提供對海水腐蝕作用的保護，使鈦成為海水淡化廠的理想選擇。汽車工業還使用鈦合金制造用于賽車的汽車和摩托車，因為鈦合金重量輕且強度高。

當前的鈦應用

在接下來的半個世紀里，鈦在工業和制造應用中的使用持續增長。現在常見的鈦應用包括：

• • 航空航天——鈦可以在許多不同類型的飛機中找到。它的重量輕，可以增強飛機的空氣動力學性能并提高燃油效率。鈦的其他有益特性包括出色的抗疲勞性、抗裂性和耐腐蝕性，以及承受相對較高溫度的能力。除了飛機，鈦還用于制造導彈和航天器。
  • 海洋——因為鈦能夠承受海水中鹽的腐蝕力，如果經常在許多海洋應用中使用鈦的話。一個常見的例子是制造用于水下監控攝像頭和其他設備的組件。
  • 珠寶——由于鈦非常耐用、重量輕且耐腐蝕，因此經常用于制造設計師珠寶和表殼。鈦也可以很容易地著色，使其在人體穿孔中很受歡迎。
  • 醫療— 鈦的重量輕且強度高，使其成為醫療植入物的理想選擇，例如用于髖關節置換術的球窩關節。鈦也是生物相容的，這意味著它對人體無毒。現在許多手術器械都是用鈦制成的。鈦應用的其他常見醫療應用包括拐杖和輪椅的制造。

• 汽車——鈦的空氣動力學特性使其適用于制造賽車。

對鈦電鍍的需求

雖然鈦本身表現出非凡的特性，使其適合制造和工業使用，但在某些情況下，對鈦和鈦合金進行電鍍是有意義的。一般來說，鈦鍍層有助于增強金屬已經存在的性能，使其對制造和金屬精加工過程更加有利。實施鈦電鍍工藝的原因包括增強金屬抗表面疲勞和抗磨損和抗磨損性能的能力。鈦鍍層還可用于提高極熱酸性環境中的耐腐蝕性、增加或降低導電性、反射熱量、增加潤滑性以及修復和調整應用尺寸。

鈦電鍍問題

長期以來，鈦鍍層一直被認為是一種極其難以掌握的工藝，如果不是不可能的話。最大的問題是鈦是一種高活性金屬。具體來說，鈦與許多電鍍工藝產生的氧氣發生反應，在下面的基板上形成鈍化膜。該薄膜通常會阻止在電鍍期間施加的金屬涂層的充分結合，從而使該過程無效。為了使鈦電鍍成功，所選擇的工藝必須促進金屬涂層和基材之間的附著力。該方法還必須完全去除原生氧化物，并在電鍍過程中將其遠離。找到一家能夠實現這些目標的鍍鈦公司幾乎與工藝本身一樣困難。目前，能夠提供可靠且具有成本效益的鈦電鍍工藝的金屬精加工實體屈指可數。幸運的是，錦華隆電鍍公司擁有所需的專業知識和知識正確執行鈦電鍍工藝。

鍍鈦時的一般表面處理技巧

對于初學者來說，鈦基材表面的適當準備是必不可少的。有多種方法可以應用于表面處理過程，包括：

• 常規清洗方法，如打磨、噴砂、蒸汽脫脂和堿洗
• 通過電化學蝕刻激活而不進行熱處理
• 液體噴砂活化

這些工藝可以有效地制備鈦以及許多鈦合金。它們還符合 ASTM 國際（前身為美國材料與試驗協會）制定的關于在鈦上電鍍各種金屬時促進附著力的標準。

鍍鎳鈦

鎳是一種用于在鈦上進行電鍍的金屬，并取得了相對較高的成功。鎳涂層可以提高鈦基材的耐腐蝕性，使其不易磨損。通常，該過程應包括以下步驟：

• 使用溶劑對基材進行脫脂。
• 用浮石粉糊在水中擦洗表面。
• 使用堿性清潔劑并徹底沖洗。
• 將基材浸入 500 ml 鹽酸/500 ml 水溶液中并徹底沖洗。
• 將基材浸入 120 毫升氫氟酸 (48%)/400 毫升硝酸/水中至 1 升溶液并徹底沖洗。
• 浸入 130 毫升的氫氟酸 (70%)/830 毫升的乙酸/40 毫升的水中進行陽極處理。
• 在室溫下施加 15-30 ASF 電流密度并快速沖洗。
• 將基材浸入溫度保持在 145°F 和 1000 ASF 的氨基磺酸鎳電鍍浴中并徹底沖洗。
• 在惰性氣體氣氛中在 480°C 下熱處理兩小時以促進粘合。

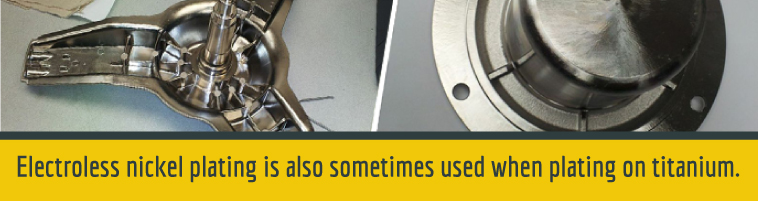

使用化學鍍鎳作為底涂層

上電鍍時有時也會使用。與電鍍不同，化學鍍鎳不涉及將電流引入鍍液。取而代之的是，使用自催化化學反應將鎳磷合金沉積到基材表面上。化學鍍鎳工藝具有諸如更均勻的厚度和均勻的涂層應用等優點。在鈦上電鍍時，化學鍍鎳涂層通常不用作面漆。相反，它用作金和銅等金屬的底涂層，目的是促進這些金屬與底層基材的粘附。將化學鍍鎳鍍到鈦上的其他好處包括增強高溫氧化和提高導熱性，

鍍金鈦

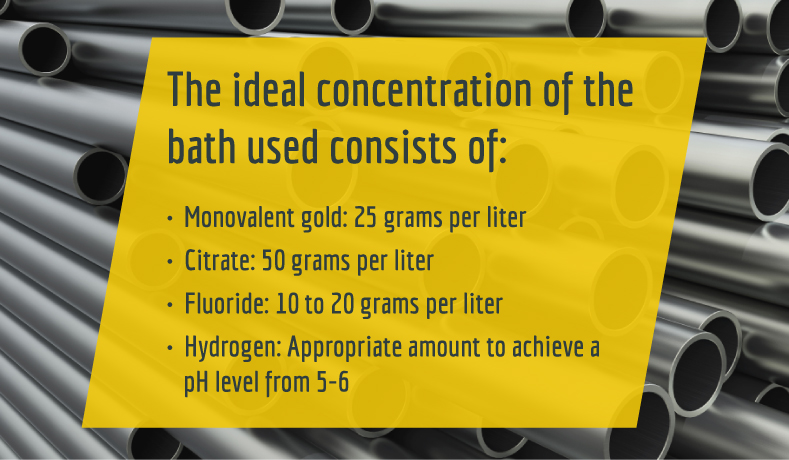

有時將金鍍在鈦上以增強基材的外觀。然而，由于這種貴金屬的成本相對較高，通常只在鈦表面涂上一層薄薄的金。任何鈦上金電鍍工藝成功的一個重要因素是在電鍍之前完全去除二氧化鈦，以確保完整和連續的表面涂層。將鈦電鍍到金上時的一個常見問題是形成小孔、裂縫和其他表面缺陷。這些問題通常可以通過施加化學鍍鎳涂層來避免電鍍金前。電沉積并不是在鈦上鍍金的唯一方法。一種稱為化學置換的工藝通常用于珠寶行業。化學置換的簡單描述是化合物中一種元素替換另一種元素的過程。在鈦上鍍金的情況下，當鈦放入含有金離子的溶液中時，金離子基本上取代了鈦離子并沉積在鈦物體的表面上。化學置換中使用的浴液由溶解氧化鈦涂層的氟離子、單價金離子和起到絡合單價金功能的檸檬酸鹽離子的精確組合組成。此外，將氫離子引入批料中以達到所需的酸性狀態，鎢離子用于批量保存。每種材料的理想濃度包括：

• 一價金：25克/升
• 檸檬酸鹽：每升 50 克
• 氟化物：每升 10 至 20 克
• 氫氣：適量以達到 5-6 的 pH 值

如果準備和應用得當，這種鍍液將產生光滑、連續的金板，沒有表面缺陷。金板還以其對基材的優異附著力而聞名。

鈦鍍銅

銅可以鍍在鈦上以提高導電性。與在鈦上鍍金時一樣，建議首先應用化學鍍鎳涂層。從表面去除氧化鈦也很重要。以下是用銅在鈦上電鍍工藝的一般概述：

• 用溶劑脫脂以去除污染物和碎屑。
• 用堿性溶液徹底清潔基材。
• 用去離子水沖洗。
• 用水磨料漿噴砂。
• 再次用去離子水沖洗。
• 將化學鍍鎳涂層施加到所需的 10 微米厚度。
• 用去離子水沖洗。
• 在酸基銅浴中電鍍。
• 用去離子水沖洗。

在將銅鍍到鈦上以促進附著力時，還建議進行最后的烘烤步驟。熱處理應在還原氣氛中持續約一小時。

• 鉬電鍍的現狀

  需要指出的是，上述大多數鉬電鍍技術還沒有發展到具有廣泛商業應用的地步。到目前為止，它們的使用僅限于學院和大學的實驗室環境以及政府機構的研發設施。然而，研究人員和金屬精加工公司都樂觀地認為，這些技術中的許多技術將在不久的將來為主流應用做好準備。

  錦華隆電鍍公司打算走在鉬電鍍實施的最前沿

  請放心，當鉬電鍍成為一種可行的商業金屬精加工工藝時，錦華隆將在其實施方面處于領先地位。
