隨著經濟全球化,半導體元件繼續面臨激烈的價格競爭。半導體元件制造商正在推動零制造工藝的合理化,以提高其競爭力。其中,存在以下問題。
用電鍍材料制造零件,損耗很大,成本無法降低
公司制造工藝與電鍍材料的相容性不好,無法加工效率提高
錦華隆反復探討了用戶制造工藝的合理化,并提出了銀點鍍作為最佳電鍍方案。

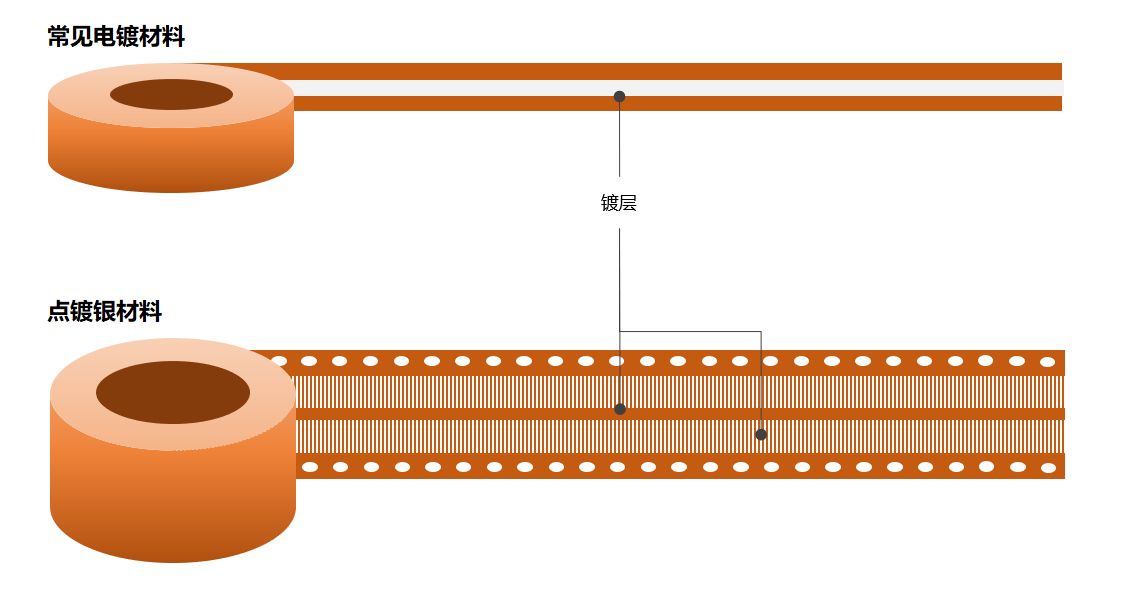

如下圖所示,通過從常規電鍍材料切換到的銀點鍍材料,我們可以將電鍍材料的單位面積內可制造的零件數量增加5倍,從而減少材料損失。
| 材質 | 表面鍍層 | 打底鍍層 | 鍍層區域邊長[㎜] | 最小間隔[㎜] | 帶材厚度[㎜] | 帶材寬度[㎜] | ||
| 種類 | 厚度[μm] | 種類 | 厚度[μm] | |||||
| 銅,42鎳鐵合金 | 銀(霧面/半光亮) | 1~10 | 銅 | 0.01~0.5 | 0.8±0.1 | 3 | 0.08~0.8 | 10~80 |
